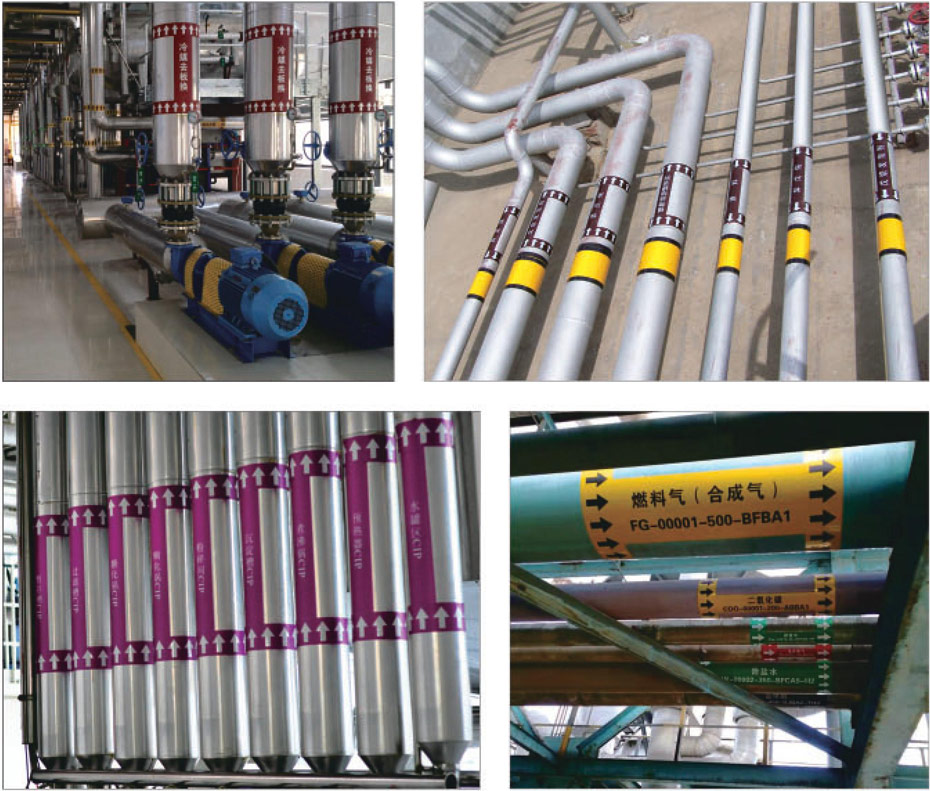

管道標識用于標示管道中輸送物質的名稱及流向，并以特定的顏色表明物質的危險等級。準確完善的管道標識系統,能夠幫助工廠提高應對緊急情況的反應速度,并且方便日常的維護保養工作。

產品采用WB8001定制鋁基反光膜、進口UV油墨印,具有更高的防水、抗紫外線、抗油污、耐高低溫及抗酸堿性能,附著性能更可靠,平均使用壽命更長。

管道標識產品均嚴格遵循GB7231-2003《工業管路的基本識別色和識別符號》和《中華人民共和國電力行業標準DL/T1123-2009》規定工業管道的基本識別色、識別符號和安全標識,適用于電力行業工業生產中非地下埋沒的氣體和液體的輸送管道。

管道標識國家標準 GB7231-2003(強制執行):管道全長上的標識,在管道上以寬為150mm的色環標識,兩個標識之間的最大距離為10m,其標識的場所應該包括所有管道的起點、終點、交叉點、轉彎點、閥門和穿墻兩側等的管道上和其它需要標識的部位,識別符號由物質名稱、流向和主要工藝參數等組成。

管道標識國際標準 ANSIAB1-2007:

確保能夠在不同的角度都能明顯看到標識,如經過閥門時的每個方向、穿過墻體的兩側、拐角的兩個方向等在直線狀態下,建議每隔25'(7620mm)~50'(15240mm)進行一次標示。ANSIAB1-2007管道標準,是目前最廣泛運用于重要管道標示的方法,該標準旨在幫助識別具有危險的材料在管道系統中的傳輸,以及當這些危險材料被釋放到外界的危害。

介質名稱標識:

清晰明了地標示出管道內的介質類別,延長管道的使用壽命。采用經久耐用、耐受力強、防化學腐蝕和風化的反光材料,多種顏色及各種規格,滿足不同的使用需求。

流向箭頭(色環)標識:

流向箭頭(色環)標識與管道名稱標識配合使用,用以標示管道內介質的流向,具有360°可視性,采用與管道名稱標識相同的材質,經久耐用、耐受力強、防化學腐蝕和風化的反光材料,多種顏色及各種規格,滿足不同的使用需求。

管道標識的正確標貼位置:

交叉口、轉彎處、閥門和穿墻孔兩側等的管道上均可標貼相應管道標識;

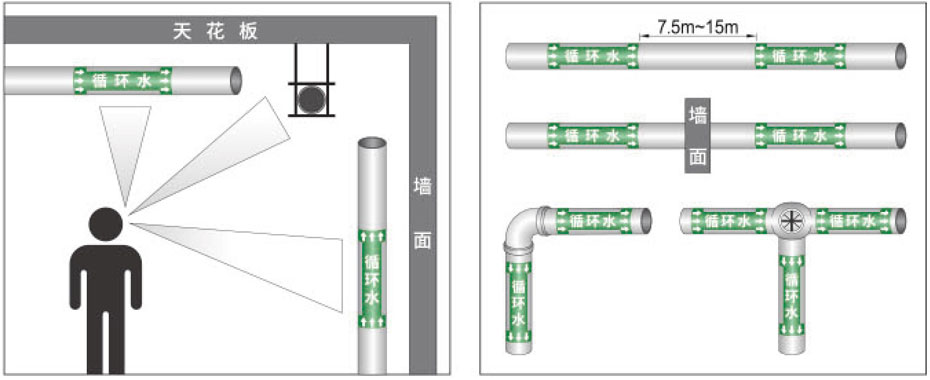

管道標識貼放位置方式請?jiān)斠娤聢D圖。
